Druckluftaufbereitung 7 Fehler bei Filter und Abscheider vermeiden
Druckluftaufbereitung Filter Fehler: Sieben typische Fehler bei Filter und Abscheider, mit Wechselintervallen, Differenzdruck in bar, Preisen und ISO 8573-1.
Das Wichtigste auf einen Blick
- Falsche Filterfeinheit lässt Partikel und Öl ins Netz, zu feine Elemente erhöhen den Druckverlust.
- Gesättigte Elemente steigern den Differenzdruck, Wechselmarke meist 0,3 bis 0,5 bar.
- Ohne Differenzdruckmesser fehlt der belastbare Wechselzeitpunkt.
- Falsche Entleerung, unzureichende Wartung, falsche Einbaulage und fehlende Dokumentation verstärken die Fehlerkette.
- Ersatzteile kosten je nach Baugröße im zweistelligen bis niedrigen dreistelligen Eurobereich, mit 19 Prozent MwSt. entsprechend mehr.
Fehler 1 bis 3: Feinheit, Sättigung und Differenzdruck

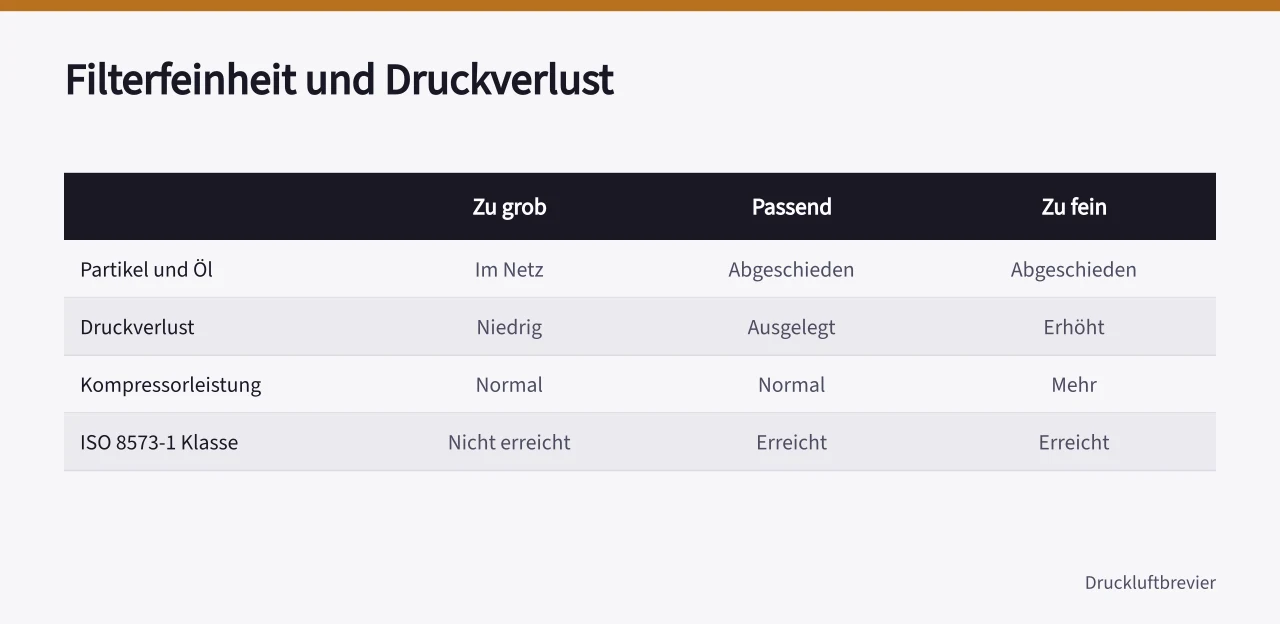

Die Filterfeinheit muss zur geforderten Luftqualität passen. Nach ISO 8573-1 werden Partikel, Wasser und Öl getrennt klassifiziert. Wer Klasse 1 für Öl erreichen will, braucht einen Koaleszenzfilter mit feinerer Stufe als bei Klasse 3. Donaldson, Parker, Kaeser und BEKO geben Abscheidegrade und zulässige Restölkonzentration in den Produktdaten an. Die Donaldson Filterprodukte zeigen, dass dieselbe Baugröße je nach Element unterschiedliche Feinheiten abdeckt. Zu grob gewählt, gelangen Partikel und Öl in die Pneumatik. Zu fein gewählt, steigt der Druckverlust und der Kompressor leistet mehr.
Gesättigte Elemente sind die zweite Ursache. Ist die Glasfaser mit Öl und Wasser beladen, steigt der Differenzdruck, Tropfen werden mitgerissen. Hersteller nennen als Orientierung 4.000 bis 8.000 Betriebsstunden für Koaleszenzfilter, 2.000 bis 4.000 für Vorfilter und 1.000 bis 2.000 für Aktivkohle. Bei ölreicher Luft oder hoher Temperatur sind die Intervalle kürzer.
Ohne Differenzdruckmesser bleibt der Zustand unsichtbar. Ein Manometer oder Differenzdruckschalter zeigt den Druckabfall. Als Wechselmarke gelten 0,3 bis 0,5 bar für Feinfilter, bei Vorfiltern oft 0,2 bar. Steigt der Wert schnell, deutet das auf Ölschlamm, Partikel oder eine defekte Entleerung hin.
Fehler 4 bis 7: Entleerung, Wartung, Einbaulage und Dokumentation
Die Entleerung muss Kondensat zuverlässig abführen. Eine verstopfte oder falsch eingestellte Ableitung staut Wasser bis in den Filter. Dann trägt die Luft Tropfen mit, und nachfolgende Trockner werden überlastet. Prüfen Sie den Ablauf täglich, bei ölhaltiger Luft häufiger. Die BAuA TRBS verlangt eine Gefährdungsbeurteilung, die Druckluftanlagen und Prüfungen einschließt.
Unzureichende Wartung entsteht oft aus fehlenden Ersatzteilen. Beispielrechnung: Ein Element für 80 Euro netto kostet mit 19 Prozent MwSt. 95,20 Euro. Für 120 Euro netto sind es 142,80 Euro. Wer Ersatzteile erst bei Ausfall bestellt, riskiert längere Stillstände.
Die Einbaulage entscheidet mit. Der Durchfluss muss in Pfeilrichtung erfolgen, der Kondensatablauf am tiefsten Punkt sitzen. Ein falsch montierter Abscheider leitet kein Wasser ab. Ein Filter direkt hinter einem ölgeschmierten Kompressor ohne Vorfilter verstopft schneller.
Fehlende Dokumentation ist der siebte Fehler. Betriebsstunden, Differenzdruckwerte, Wechsel und Ersatzteilnummern müssen nachvollziehbar sein. Nur so lässt sich die vereinbarte ISO 8573-1 Klasse belegen. Der VDMA Drucklufttechnik bietet Fachinformationen zu Normen und Leitungsnetzen. Ein Wartungsbuch mit Datum, Betriebsstundenstand und Differenzdruck genügt für den Anfang. Die BEKO Produktübersicht hilft, Filterstufen und Trockner im Verbund abzugleichen.
Tabelle: sieben Fehler, Folge und Gegenmaßnahme
| Fehler | Folge | Gegenmaßnahme |
|---|---|---|
| Falsche Filterfeinheit | Öl und Partikel im Netz | Luftqualität nach ISO 8573-1 festlegen |
| Gesättigte Elemente | Differenzdruck steigt | Wechsel nach 4.000 bis 8.000 h oder 0,3 bis 0,5 bar |
| Fehlender Differenzdruckmesser | Wechsel zu spät oder zu früh | Manometer nachrüsten |
| Falsche Entleerung | Kondensatstau | Ablauf täglich prüfen |
| Unzureichende Wartung | Stillstand | Ersatzteile bevorraten |
| Falsche Einbaulage | Wasser läuft nicht ab | Strömungsrichtung prüfen |
| Fehlende Dokumentation | ISO 8573-1 nicht belegbar | Betriebsstunden und Wechsel erfassen |
Rechenbeispiel: Ersatzteilpreis mit und ohne MwSt.
Ein Koaleszenzfilterelement kostet netto 80 Euro. Mit 19 Prozent MwSt. sind das 95,20 Euro. Bei einem Element für 120 Euro netto steigt der Bruttopreis auf 142,80 Euro. Die Preise hängen von Baugröße, Feinheit und Anbieter ab. Ein Differenzdruckmesser für 60 Euro netto kostet mit MwSt. 71,40 Euro. Diese Nachrüstung vermeidet unnötige Wechsel und senkt den Energiebedarf.
Häufige Fragen
Wie oft muss ein Druckluftfilter gewechselt werden?
Als Orientierung gelten 4.000 bis 8.000 Betriebsstunden für Koaleszenzfilter, 2.000 bis 4.000 für Vorfilter und 1.000 bis 2.000 für Aktivkohle. Der Differenzdruck ist das bessere Signal.
Welcher Differenzdruck zeigt einen fälligen Wechsel an?
Je nach Hersteller und Filterstufe liegt die Marke bei 0,3 bis 0,5 bar. Bei Vorfiltern kann schon 0,2 bar ein Warnwert sein.
Warum ist die Einbaulage wichtig?
Der Kondensatablauf muss am tiefsten Punkt sitzen, sonst staut sich Wasser. Die Durchflussrichtung muss dem Pfeil folgen.
Welche ISO 8573-1 Klasse ist realistisch?
Das legt die Anwendung fest. Pneumatikventile brauchen oft Klasse 1 für Partikel und Öl. Die Klasse wird für Partikel, Wasser und Öl getrennt angegeben.
Was kostet ein Ersatzfilter?
Ein Element für 80 Euro netto kostet mit 19 Prozent MwSt. 95,20 Euro. Für 120 Euro netto sind es 142,80 Euro. Preise hängen von Baugröße, Feinheit und Anbieter ab.
