Druckluftaufbereitung: Trockner, Filter und Kondensat richtig planen

Das Wichtigste auf einen Blick

• Erst die Qualitätsklasse nach ISO 8573-1 festlegen, dann Trockner und Filter auswählen.
• Kältetrockner liefern +3 °C Drucktaupunkt, Membrantrockner etwa -20 °C, Adsorptionstrockner -40 °C bis -70 °C.
• Filterketten brauchen eine Differenzdruckmessung, sonst steigen die Energiekosten unbemerkt.
• Ölhaltiges Kondensat ist Abfall und gehört in eine Behandlung nach WHG und AwSV.
• Beispielrechnung: 0,004 bis 0,012 Euro pro m³ Druckluft netto, je nach Trocknerart.

Qualitätsklasse nach ISO 8573-1 zuerst festlegen

Die ISO 8573-1 beschreibt Druckluftqualität mit drei Kennzahlen: Partikel, Wasser und Öl. Jede Kennzahl erhält eine Klasse. Klasse 1 ist die strengste Stufe, höhere Zahlen stehen für geringere Reinheit.

Planer legen diese Klassen fest, bevor sie Geräte vergleichen. Fachinformationen zu Drucklufttechnik, Normen und Leitungsnetzen stellt der VDMA bereit.

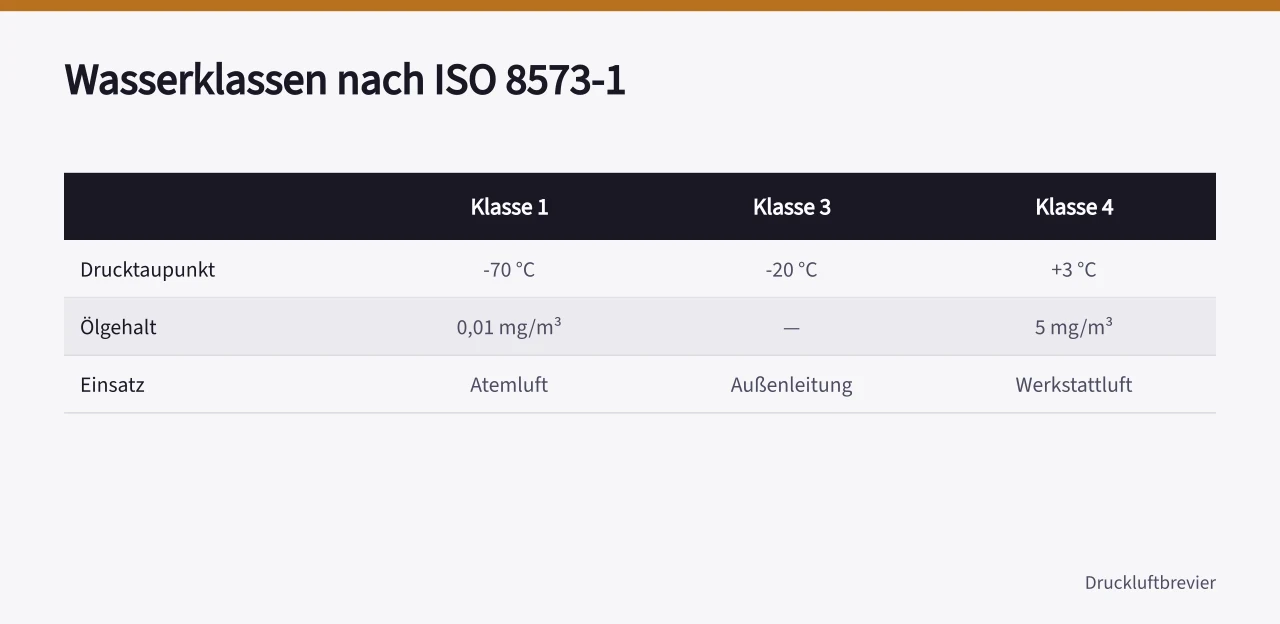

Den Wasseranteil gibt die Norm als Drucktaupunkt an. Klasse 1 nennt minus 70 °C, Klasse 2 minus 40 °C, Klasse 3 minus 20 °C. Klasse 4 entspricht plus 3 °C, Klasse 5 plus 7 °C, Klasse 6 plus 10 °C.

Der Drucktaupunkt gilt bei dem Druck, der im Netz anliegt. Bei 7 bar entspricht ein Drucktaupunkt von plus 3 °C etwa minus 20 °C Atmosphärentaupunkt. Wer Werte vergleicht, liest immer den Bezugsdruck mit.

Beim Ölgehalt reicht die Spanne von 0,01 mg/m³ in Klasse 1 bis 5 mg/m³ in Klasse 4. Der zugelassene Restölgehalt entscheidet, ob ein Aktivkohlefilter nötig ist. Atemluft und Lebensmittelkontakt verlangen meist Klasse 1 oder 2.

Partikelklassen begrenzen Anzahl und Größe fester Teilchen je Kubikmeter. Grobe Partikel stammen aus dem Leitungsnetz, feine aus Verschleiß und Korrosion. Filter am Verbraucher sind die letzte Barriere.

Ein häufiger Fehler ist die Überdimensionierung. Wer für eine Werkstatt Klasse 1 vorschreibt, zahlt dauerhaft für Energie, die niemand braucht. Sinnvoll ist die feinste Klasse, die der Prozess wirklich verlangt.

Besser als eine Zentraleinstellung ist die Aufteilung in Zonen. Grundlastbereiche kommen mit Klasse 4 aus, sensible Abnehmer erhalten eine eigene Aufbereitung am Verbrauchsort. Das senkt die Kosten im Gesamtsystem.

Die geforderte Klasse gehört in die Ausschreibung. Nur so lassen sich Angebote vergleichen, und nur so ist später prüfbar, ob die Anlage die zugesagten Werte erreicht.

Kontrollieren lassen sich die Werte mit Taupunktsensoren, Ölmessgeräten und Partikelzählern. Fest installierte Sensoren an kritischen Abnahmestellen zeigen Drift frühzeitig. Mobile Messungen eignen sich für die Erstbewertung.

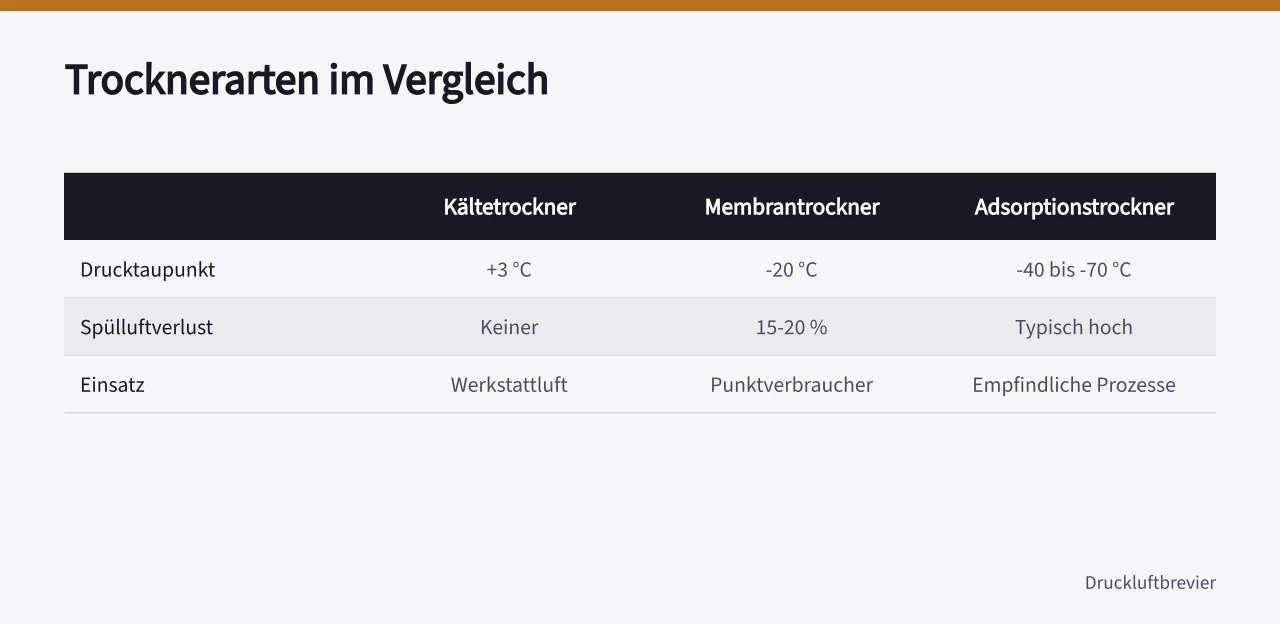

Trocknerarten: Kältetrockner, Membrantrockner, Adsorptionstrockner

Kältetrockner kühlen die Druckluft auf etwa 3 °C und scheiden das Kondensat ab. Der Drucktaupunkt liegt damit bei rund plus 3 °C. Sie sind die Standardlösung für Werkstattluft, Verpackung und allgemeine Pneumatik.

Ihr Vorteil sind geringer Energiebedarf, robuste Technik und lange Wartungsintervalle. Nachteil: Der Taupunkt darf nicht unter 0 °C fallen, sonst vereist der Wärmetauscher. Für Außenleitungen im Winter reicht ein Kältetrockner deshalb nicht.

Atlas Copco beschreibt in seinem Programm an Drucklufttrocknern die Auswahl zwischen Kälte- und Adsorptionstrocknern nach Drucktaupunkt und Einsatzfall.

Membrantrockner leiten einen Teil der Druckluft durch Hohlfasermembranen. Wasserdampf diffundiert durch die Wand und wird mit der Spülluft ausgetragen. Erreichbar sind Drucktaupunkte um minus 20 °C.

Sie arbeiten ohne Kältemittel und ohne bewegte Teile. Dafür kostet der Spülluftverlust etwa 15 bis 20 Prozent des Volumenstroms. Membrantrockner passen deshalb vor allem zu kleinen Punktverbrauchern.

Adsorptionstrockner führen die Luft über ein Trockenmittel, meist Silicagel oder Molekularsieb. Ein Behälter trocknet, während der zweite regeneriert wird. Damit sind Drucktaupunkte von minus 40 °C bis minus 70 °C erreichbar.

Die Regeneration kostet Energie. Bei kalttrocknenden Anlagen liegt der Spülluftbedarf typischerweise bei 10 bis 18 Prozent der Nennliefermenge. Beheizte Bauarten senken den Spülluftanteil, erhöhen aber den Strombedarf.

Welche Bauart passt, entscheidet das Lastprofil. Anlagen mit wenigen Volllaststunden fahren mit kalttrocknender Technik oft günstiger. Anlagen im Dauerbetrieb profitieren von wärmeregenerierten Systemen.

Produkte für die Drucklufttechnik führt BEKO Technologies mit Kältetrocknern, Adsorptionstrocknern und Filtern im Programm und nennt Auslegungsdaten für die Auswahl.

Neben Atlas Copco und BEKO bieten Kaeser, Donaldson und Parker Trockner und Filter an. Schraubenkompressoren samt Aufbereitung liefert Kaeser Kompressoren und stellt Produktdaten für die Auslegung bereit.

Trocknerart	Drucktaupunkt	Typischer Einsatz	Aufwand
Kältetrockner	+3 °C	Werkstattluft, Standardpneumatik, Verpackung	niedriger Strombedarf, wenig Wartung
Membrantrockner	-20 °C bis -40 °C	Punktverbraucher, kleine Volumenströme, Instrumentenluft	Spülluftverlust, keine Kältemittel
Adsorptionstrockner	-40 °C bis -70 °C	Pharmazie, Lebensmittel, Lackieren, Außenleitungen	Regeneration, hoher Energiebedarf

Eine dezentrale Aufteilung ist oft wirtschaftlicher als eine zentrale Spitzenqualität. Ein Kältetrockner versorgt dann das Hauptnetz, ein Adsorptionstrockner nur die kritische Linie. Das begrenzt Investition und Betriebskosten.

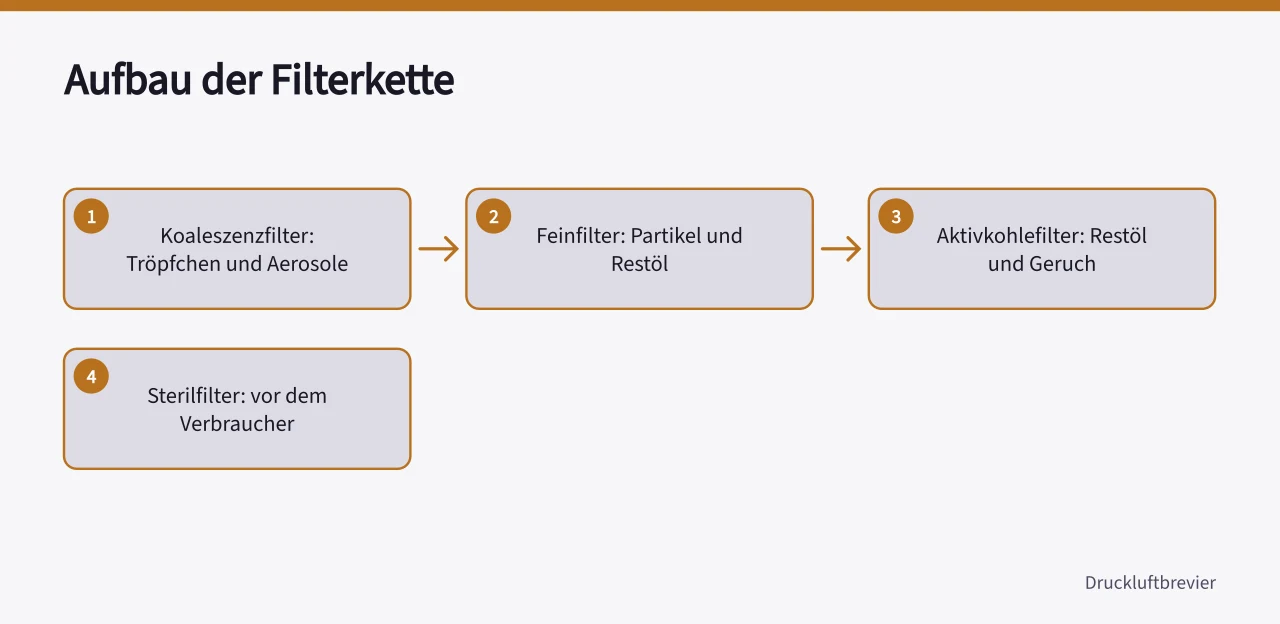

Filter planen: Klassen, Abscheideleistung, Druckverlust

Filter schützen nachgelagerte Anlagenteile und Verbraucher. Die Auswahl folgt der geforderten Klasse nach ISO 8573-1. Ein einzelner Filter erfüllt nie alle drei Qualitätsmerkmale gleichzeitig.

Druckluftfilter und Filterlösungen von Atlas Copco beschreiben Aufbau, Abscheideleistung und Planungshinweise für Filterketten.

Sterilfilter mit hydrophoben Membranen kommen in Pharmazie, Lebensmittelproduktion und Medizintechnik hinzu. Sie sitzen direkt vor dem Verbraucher und werden regelmäßig auf Integrität geprüft.

Jeder Filter kostet Druck. Im Neuzustand sind 0,1 bis 0,3 bar üblich. Ein zusätzlicher bar Netzdruck erhöht den Energiebedarf um etwa 6 bis 8 Prozent. Druckverluste gehören deshalb in jede Wirtschaftlichkeitsbetrachtung.

Filterelemente sind Verbrauchsmaterial. Wechselintervalle zwischen 12 und 24 Monaten sind üblich, abhängig von Beladung und Anforderung. Differenzdruckmanometer zeigen den Zustand besser als starre Termine.

Dauerhaft mehr als 0,5 bar Differenzdruck sind ein Warnsignal. Danach steigen die Energiekosten schneller als die Kosten für ein neues Element. Als Planungsgröße lassen sich je Baugröße etwa 100 bis 800 Euro netto pro Elementsatz ansetzen.

Ölfreie Verdichtung verändert die Filterkette. Wer ölfrei verdichtet, braucht meist keinen Aktivkohlefilter und keine aufwendige Ölabscheidung. Die Kosten verschieben sich damit von der Aufbereitung zum Kompressor.

Donaldson führt Druckluftaufbereitungskomponenten für Industrieanwendungen im Programm und beschreibt Trockner und Filter als Bausteine einer Kette.

Kondensattechnik nach WHG und AwSV

Kondensat fällt an Kältetrocknern, Filtern, Behältern und Netztiefpunkten an. Bei mitteleuropäischem Klima sind es je 1000 m³ angesaugter Luft rund 10 bis 20 Liter. Die genaue Menge hängt von Ansaugtemperatur, Feuchte und Kühlung ab.

Ölgeschmierte Kompressoren geben Öl an das Kondensat ab. Das Gemisch ist Abfall und kein Abwasser. Es darf nicht ungeprüft in die Kanalisation oder in den Boden gelangen.

Das Wasserhaushaltsgesetz regelt den Betrieb von Anlagen zum Umgang mit wassergefährdenden Stoffen. Die AwSV konkretisiert diese Vorgaben für Errichtung, Unterhaltung, Betrieb und Prüfung.

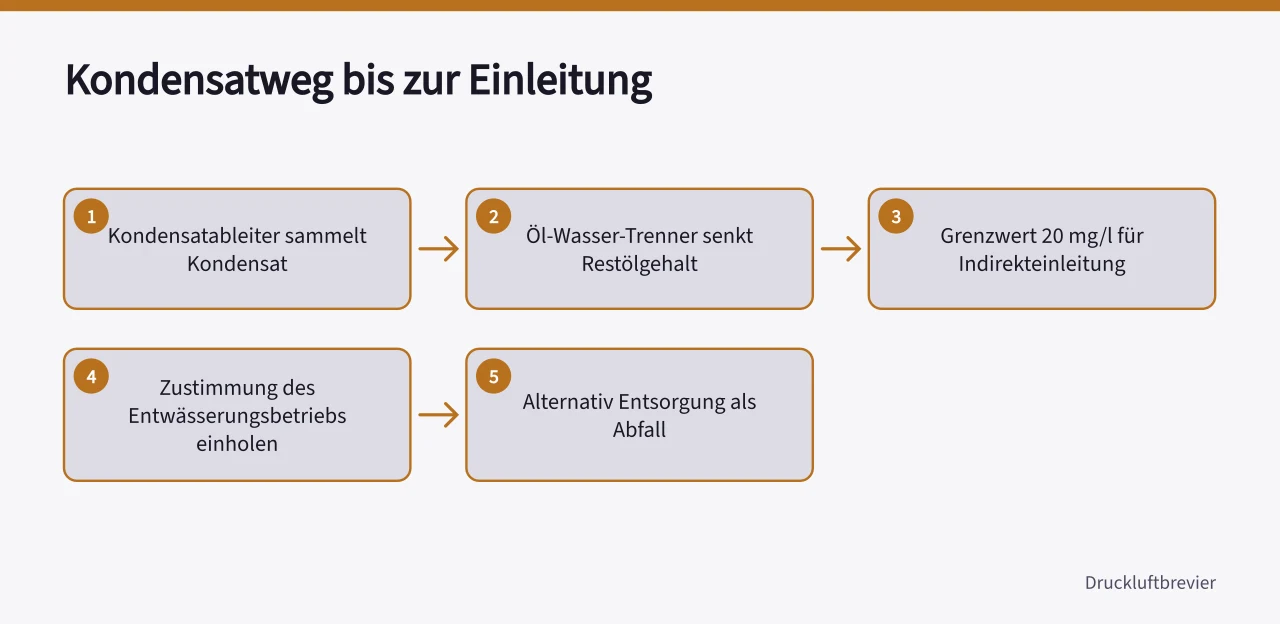

In der Praxis steht zwischen Kondensatableiter und Kanal ein Öl-Wasser-Trenner. Er senkt den Restölgehalt auf das Maß, das die örtliche Satzung verlangt. Für die Indirekteinleitung sind 20 mg/l ein verbreiteter Grenzwert.

Die Einleitung braucht die Zustimmung des örtlichen Entwässerungsbetriebs. Kommunale Satzungen können Probenahmen und Nachweise verlangen. Wer direkt in ein Gewässer einleitet, benötigt eine wasserrechtliche Erlaubnis der zuständigen Behörde.

Für Aufstellung, Wartung und Prüfung verlangt die AwSV einen Fachbetrieb. Prüfintervalle ergeben sich aus der AwSV und den Anlagenverordnungen der Länder. Diese Pflichten gelten auch für Abfüllstellen und Zwischenlager von Kondensat.

Kondensat lässt sich alternativ als Abfall entsorgen. Bei kleinen Mengen ist das einfach, bei großen Anlagen teuer. Abnahmeverträge mit Entsorgern regeln Mengen, Behälter und Abholrhythmus.

Elektronische Kondensatableiter mit Niveausteuerung sparen Druckluft. Sie öffnen nur, wenn wirklich Kondensat ansteht. Zeitgesteuerte Magnetventile blasen auch dann aus, wenn kein Kondensat vorhanden ist.

Der Verlust ist messbar. Eine dauerhaft offene Ablassbohrung von 1 mm Durchmesser kostet je nach Netzdruck und Betriebsstunden mehrere hundert Kilowattstunden im Jahr. Niveaugesteuerte Ableiter rechnen sich deshalb schnell.

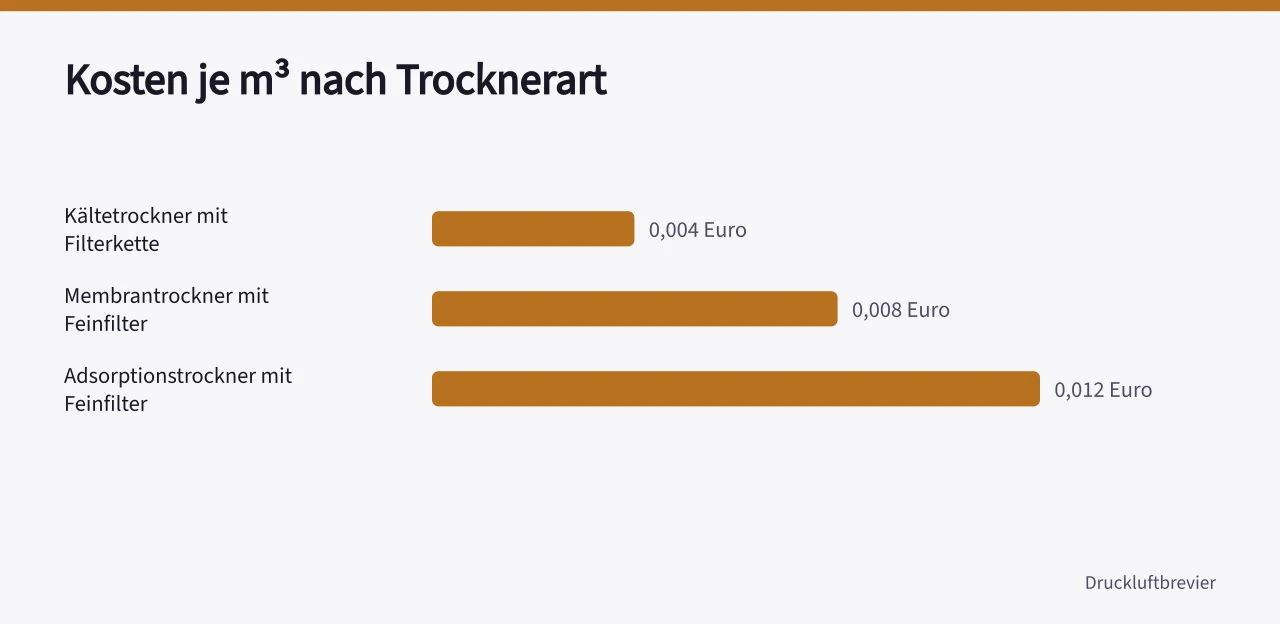

Beispielrechnung: Kosten pro m³ Druckluft und pro Jahr

Die Rechnung zeigt, wie stark die Trocknerart die Aufbereitungskosten pro m³ bewegt. Annahmen: 10 m³/min Liefermenge, 4.000 Betriebsstunden pro Jahr, Strompreis 0,20 Euro pro kWh netto. Der Jahresvolumenstrom liegt bei 2,4 Millionen m³.

Alle Beträge sind Planungswerte. Sie ersetzen kein Angebot und keine Messung an der eigenen Anlage.

Variante	Kosten netto je m³	Kosten je Jahr netto	Kosten je Jahr mit 19 % MwSt.
Kältetrockner mit Koaleszenz- und Feinfilter	0,004 Euro	9.600 Euro	11.424 Euro
Membrantrockner mit Feinfilter	0,008 Euro	19.200 Euro	22.848 Euro
Adsorptionstrockner mit Feinfilter	0,012 Euro	28.800 Euro	34.272 Euro

Ein Kältetrockner mit Filterkette liegt damit bei rund 0,004 Euro netto pro m³. Mit 19 Prozent MwSt. sind es etwa 0,0048 Euro. Über das Jahr gerechnet ergeben sich 9.600 Euro netto und 11.424 Euro brutto.

Ein Adsorptionstrockner kostet in dieser Rechnung 0,012 Euro netto pro m³, also dreimal so viel. Der Unterschied von 19.200 Euro netto pro Jahr stammt fast vollständig aus Regeneration und Spülluft.

Hinzu kommen Investitionen. Ein Kältetrockner für 10 m³/min liegt grob zwischen 8.000 und 20.000 Euro netto. Ein Adsorptionstrockner vergleichbarer Größe kostet meist ein Mehrfaches.

Druckverluste wirken zusätzlich. Jeder zusätzliche bar Netzdruck erhöht den Energiebedarf um etwa 6 bis 8 Prozent. Verdichtet werden sollte deshalb nur so weit, wie die Verbraucher es verlangen.

Messen statt schätzen ist die günstigste Investition. Ein Datenlogger am Kompressor und ein Taupunktsensor zeigen, welche Trocknerleistung tatsächlich nötig ist. Viele Anlagen laufen mit überhöhter Qualität.

Damit liegen die Aufbereitungskosten deutlich unter dem Strombedarf der Verdichtung selbst. Eine falsch ausgelegte Aufbereitung kostet trotzdem mehr als eine passende, weil sie dauerhaft Energie verbraucht und Ausschuss riskiert.

Redundanz, Aufstellung und Betriebssicherheit

Ein einzelner Trockner ist ein Single Point of Failure. Fällt er aus, erreicht feuchte Luft das Netz und schädigt Verbraucher. Wer zwei kleinere Einheiten aufteilt, kann eine während der Wartung abschalten.

Ein Bypass um Trockner und Filter gehört zur Planung. Er hält die Versorgung bei Wartungsarbeiten aufrecht. Im Bypassbetrieb strömt die Luft allerdings unbehandelt weiter, das muss fachlich geklärt sein.

Bei Außenaufstellung ist Frostschutz Pflicht. Kondensatleitungen brauchen Gefälle und eine Begleitheizung oder müssen entleert werden können. Gefrierendes Kondensat sprengt Leitungen und Ableiter.

Die Aufstellung im Kompressorraum sollte die Abwärme berücksichtigen. Kältetrockner und Kompressor erwärmen den Raum, die Zuluft kühlt. Ohne Luftwechsel steigt die Ansaugtemperatur und damit Feuchte und Energiebedarf.

Moderne Kältetrockner regeln über einen Bypass des Kältemittelkreises. Bei Teillast sinkt die Trocknerleistung, der Drucktaupunkt bleibt stabil. Diese Regelung spart Strom gegenüber taktendem Betrieb.

Der Taupunktsensor ist das wichtigste Messgerät der Aufbereitung. Er zeigt, ob der Trockner die zugesagte Klasse hält. Alarmgrenzen gehören in die Steuerung, nicht in eine Excel-Tabelle.

Wartungsverträge sichern Ersatzteile und Prüftermine. Sie sind bei Anlagen nach AwSV ohnehin sinnvoll, weil Fachbetriebsprüfungen anstehen. Ersatzteile mit langen Lieferzeiten sollten auf Lager liegen.

Die Dokumentation rundet die Planung ab: Auslegungsdaten, Qualitätsklassen, Prüfprotokolle und Entsorgungsnachweise. Bei Störfällen und Begehungen ist das der schnellste Nachweis.

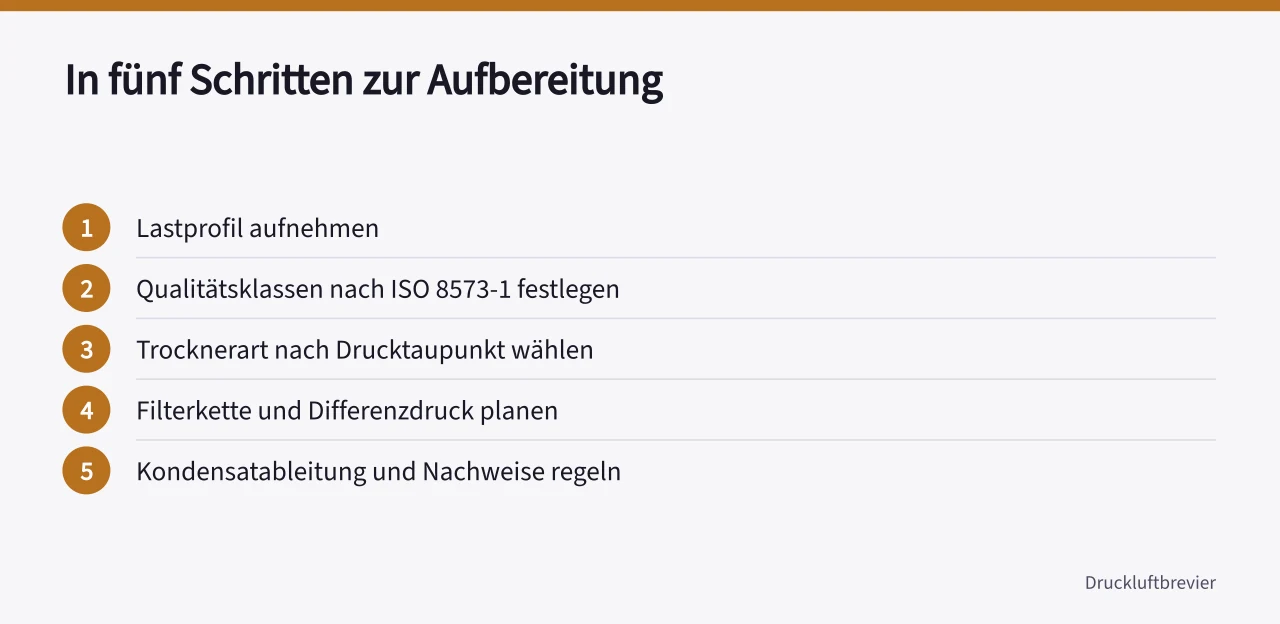

In fünf Schritten zur passenden Aufbereitung

Häufige Fragen

Welcher Drucktaupunkt ist für welche Anwendung richtig?

Für Werkstattluft, Verpackung und Standardpneumatik reicht plus 3 °C. Für Außenleitungen, Lackieranlagen und empfindliche Prozesse sind minus 20 °C bis minus 40 °C sinnvoll. Pharmazie, Lebensmittel und Atemluft brauchen minus 40 °C bis minus 70 °C.

Wie oft müssen Filterelemente gewechselt werden?

Üblich sind 12 bis 24 Monate, abhängig von Beladung und Qualitätsanforderung. Verlässlicher als feste Termine ist der Differenzdruck. Steigt er über 0,5 bar, kostet der Druckverlust mehr als ein neues Element.

Ist ein Öl-Wasser-Trenner Pflicht?

Ja, sobald ölhaltiges Kondensat in die Kanalisation oder in ein Gewässer gelangen soll. Die Einleitung braucht die Zustimmung des Entwässerungsbetriebs. Alternativ wird das Kondensat als Abfall entsorgt.

Was kostet Druckluftaufbereitung pro Jahr?

In der Beispielrechnung mit 10 m³/min und 4.000 Betriebsstunden liegen die Aufbereitungskosten zwischen 9.600 und 28.800 Euro netto pro Jahr. Mit 19 Prozent MwSt. sind es 11.424 bis 34.272 Euro. Die Trocknerart bestimmt den Unterschied.

Lässt sich ein Adsorptionstrockner durch einen Kältetrockner ersetzen?

Nur wenn der Prozess mit plus 3 °C Drucktaupunkt auskommt. Bei Außenleitungen im Winter oder empfindlichen Produkten reicht das nicht. Eine Aufteilung mit Kältetrockner im Hauptnetz und Adsorptionstrockner für die kritische Linie ist oft wirtschaftlicher.
