Leckageerkennung: Begehungsprotokoll und Leckageliste führen
Leckageerkennung dokumentieren: Welche Angaben ins Begehungsprotokoll und in die Leckageliste gehören, wie Messwerte einfließen und was die Nacharbeit kostet.
Das Wichtigste auf einen Blick
- Zwei Formulare tragen die Dokumentationdas Begehungsprotokoll für den Rundgang und die Leckageliste für die Instandhaltung.
- Das Protokoll hält fest, wann, wo und unter welchen Bedingungen gemessen wurde.
- Die Liste führt je Fund eine Nummer, Ort, Bauteil, Verlust in Liter pro Minute, Priorität und Foto.
- Nach der Reparatur werden Restverlust und Erledigungsdatum ergänzt.
- Nacharbeit je Leckage meist 15 bis 40 Euro netto, mit 19 Prozent MwSt. entsprechend mehr.
Begehungsprotokoll: Kopfdaten und Rundgang
Das Begehungsprotokoll hält Datum, Uhrzeit, Begeher, Anlagenbereich, Betriebsdruck in bar, Messgerät mit Seriennummer und die Umgebungsbedingungen fest. Wichtig ist der Vermerk, ob die Anlage während der Messung unter Druck stand. Ein Protokoll ohne diesen Hinweis ist für die Nacharbeit wertlos.
Die Begehung folgt dem Luftweg vom Kompressor bis zum letzten Verbraucher. Diese Reihenfolge verhindert, dass Abzweige und selten genutzte Anschlüsse übersehen werden. Vor dem Start wird die Anlage auf Betriebsdruck gefahren, denn ohne Druck ist keine Leckage hörbar oder messbar.

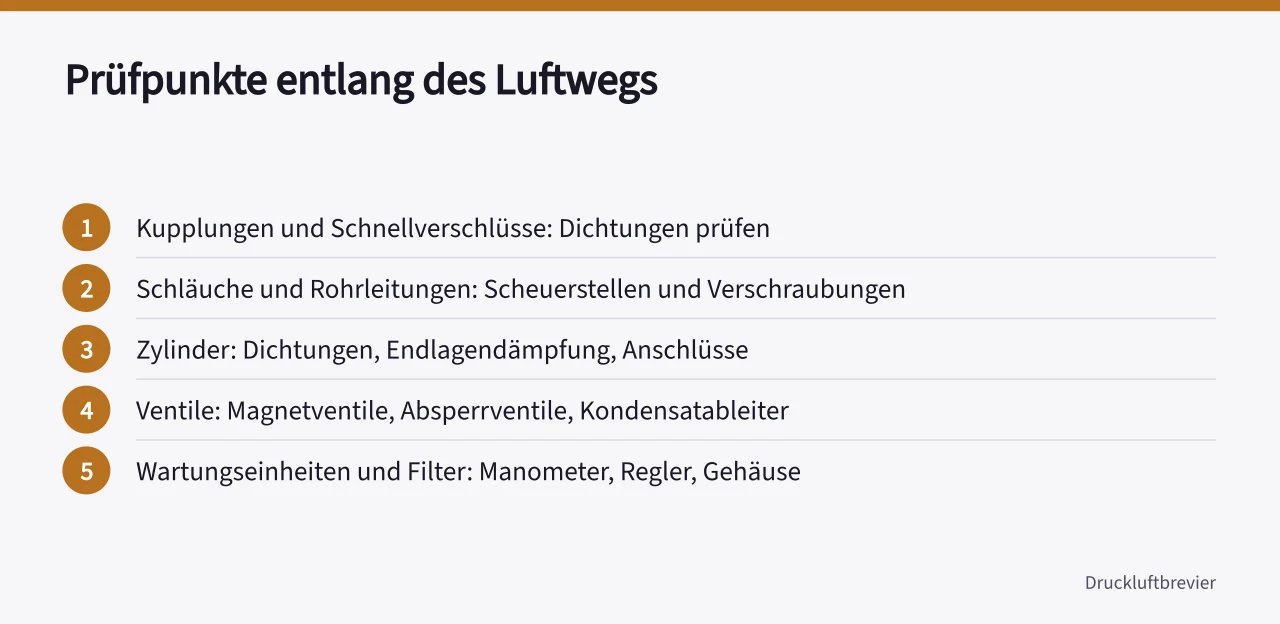

Prüfpunkte entlang des Luftwegs
- Kupplungen und SchnellverschlüsseDichtungen prüfen
- Schläuche und RohrleitungenScheuerstellen und Verschraubungen
- ZylinderDichtungen, Endlagendämpfung, Anschlüsse
- VentileMagnetventile, Absperrventile, Kondensatableiter
- Wartungseinheiten und FilterManometer, Regler, Gehäuse
Geprüft werden Kupplungen, Schläuche, Zylinder, Ventile, Wartungseinheiten und Filter. Für Druckluftanlagen greifen zudem die Prüfpflichten der Betriebssicherheitsverordnung. Die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin konkretisiert sie im Regelwerk der Technischen Regeln für Betriebssicherheit.
Leckageliste: ein Eintrag je Fund
Die Leckageliste führt je Fund eine laufende Nummer, den Ort, das Bauteil, den geschätzten Verlust in Liter pro Minute, den Schallpegel in Dezibel, die Priorität und ein Foto. Nach der Reparatur werden Restverlust und Erledigungsdatum ergänzt. So lässt sich jeder Eintrag bis zum Abschluss verfolgen.
Die Nummerierung hat einen praktischen Grund. In der Vorlage des Schweizer Bundesamts für Energie für die Druckluft-Analyse werden die identifizierten Leckagen im Leckagenrapport aufgelistet, und jedes Leck erhält eine Nummer. Dieselbe Nummer steht später am Bauteil und in der Liste.
Am Bauteil selbst hilft eine Markierung. Das Bundesamt empfiehlt in seinem Leitfaden, ermittelte Leckagen gut sichtbar zu kennzeichnen, zum Beispiel mit leuchtfarbigen Klebeetiketten. Die Etikette trägt die Nummer aus der Liste, damit Begehung und Reparatur dasselbe Bauteil meinen.
| Feld der Liste | Inhalt | Herkunft der Angabe |
|---|---|---|
| Nummer | laufend, je Fund | Begehung |
| Ort und Bauteil | Anlagenbereich, Kupplung, Schlauch, Zylinder, Ventil | Begehung |
| Verlust | geschätzt in Liter pro Minute | Durchfluss- oder Differenzdruckmessung |
| Schallpegel | in Dezibel | Ultraschallgerät |
| Priorität, Foto | Reihenfolge der Reparatur, Beleg | Begehung |
| Restverlust, Datum | nach der Reparatur | Nachmessung |
Messwerte, die ins Protokoll gehören
Jede Leckage wird mit mindestens zwei Messgrößen belegt. Der Druck in bar beschreibt nur das Niveau im Netz und zeigt keinen Verlust. Erst der Volumenstrom in Liter pro Minute macht den Schaden bezifferbar, der Schallpegel in Dezibel erleichtert das Wiederfinden.
Der Verlust wird über die Differenz zwischen Last- und Leerlaufmessung am Kompressor berechnet oder über die Kennlinie des Bauteils. Faustwert: 1 Millimeter Leckdurchmesser entspricht bei 6 bar etwa 72 Liter pro Minute. Die Betriebsstunden aus dem Zähler rechnen den Wert auf das Jahr hoch.
Beispielrechnung: Ein Leck von einem Millimeter Durchmesser verliert bei 6 bar etwa 1,2 Liter pro Sekunde, also rund 72 Liter pro Minute. Über 8.000 Betriebsstunden summiert sich das auf etwa 34.500 Kubikmeter Druckluft. Diese Menge gehört als Jahreswert in die Liste.
Messgeräte für Ortung und Mengenbewertung
Für die Ortung sind Ultraschallgeräte üblich, weil sie Leckagen auch bei lauter Umgebung sichtbar machen. Fluke bietet akustische Kameras zur Leckageortung, Testo Ultraschall-Leckagedetektoren und Schallpegelmessgeräte.
Für die Mengenbewertung braucht es Durchfluss- und Differenzdruckmesstechnik, wie sie SICK als Sensorik für Druckluftsysteme liefert. Ein Schallpegelmessgerät genügt für die Ortung in ruhigen Bereichen. Für die Bewertung in Liter pro Minute ist zusätzlich eine Durchfluss- oder Differenzdruckmessung nötig.
Nacharbeit und Kosten je Eintrag
Beispielrechnung: Eine undichte Verschraubung an einer Wartungseinheit verliert 20 Liter pro Minute. Die Reparatur dauert 15 Minuten, der Stundensatz liegt bei 60 Euro, das Ersatzteil kostet 10 Euro.
Kosten der Nacharbeit
- 15Euro nettoLohn
- 10Euro nettoMaterial
- 25Euro nettoSumme
- 29,75EuroMit 19 Prozent MwSt.
Nicht behoben kostet dieselbe Leckage bei 8.000 Betriebsstunden rund 9.600 Kubikmeter Druckluft. Bei 0,10 Kilowattstunden je Kubikmeter und 0,20 Euro je Kilowattstunde sind das etwa 192 Euro im Jahr. Wie sich Verluste in Euro pro Jahr für das ganze Netz berechnen lassen, ist eine eigene Rechnung.
Die Gegenüberstellung von 25 Euro Nacharbeit und 192 Euro Jahresverlust gehört in die Spalte Priorität. Weitere Prüfpunkte bei Druckabfall nennt die Checkliste für Druckabfall und Leckagen.
Häufige Fragen
Wie oft sollte eine Leckagebegehung stattfinden?
Üblich sind zwei Begehungen pro Jahr, bei Anlagen mit vielen schnelllaufenden Zylindern auch quartalsweise. Nach Umbauten lohnt eine zusätzliche Begehung.
Reicht ein Schallpegelmessgerät für das Messprotokoll?
Für die Ortung in ruhigen Bereichen ja. Für die Bewertung in Liter pro Minute braucht es zusätzlich eine Durchfluss- oder Differenzdruckmessung.
Welche Angaben gehören in die Leckageliste?
Laufende Nummer, Ort, Bauteil, Verlust in Liter pro Minute, Schallpegel in Dezibel, Priorität, Foto, Maßnahme und Erledigungsdatum.
Was kostet die Behebung einer einzelnen Leckage?
Im Beispiel oben 25 Euro netto, mit 19 Prozent MwSt. 29,75 Euro. Bei schlecht zugänglichen Stellen liegt der Aufwand höher.
