Pneumatik Checkliste für Druckabfall und Leckagen
Pneumatik Checkliste für Druckabfall und Leckagen: Prüfpunkte an Ventilen, Zylindern, Schläuchen und Kupplungen, Messgeräte, Druckwerte und Leckagekosten pro Jahr.
Das Wichtigste auf einen Blick
- Prüfen Sie zuerst das Leitungsnetz, danach Ventile, Zylinder, Schläuche, Kupplungen und Wartungseinheiten.
- Ultraschallgeräte orten offene Leckagen, Differenzdruckmesser bewerten Filter und Wartungseinheiten.
- Orientierungswerte: 6 bar Betriebsdruck, Filterwechsel ab 0,3 bar Differenzdruck.
- Komponenten, Dichtungen und Ersatzteile liefern Festo, Bosch Rexroth, Parker und SMC.
- Beispielrechnung: 75 Liter pro Minute Verlust kosten rund 650 Euro pro Jahr, mit 19 Prozent MwSt. etwa 770 Euro.
Druckabfall zuerst eingrenzen
Die meisten Pneumatikanlagen laufen mit 6 bar, bei hohen Lasten mit 8 bar. Steigt der Druckabfall zwischen Kompressor und Verbraucher über 0,5 bar, beginnt die Suche. Messen Sie den Druck am Verteiler, am Ventilblock und direkt am Zylindereingang. So trennen Sie Verluste im Leitungsnetz von Verlusten an den Bauteilen.
Schließen Sie anschließend einzelne Netzabschnitte über Absperrventile ab und beobachten Sie den Druck mehrere Minuten. Fällt er weiter, sitzt die Leckage in diesem Abschnitt. Auch außerhalb der Schicht lohnt eine Messung, weil Leckagen bei stillstehender Anlage deutlich besser zu hören sind. Fachinformationen zu Drucklufttechnik und Leitungsnetzen bündelt der VDMA in seinem Fachbereich VDMA-Fachbereich Drucklufttechnik.
Messgeräte und Prüfschwellen
Ultraschallgeräte orten Leckagen aus mehreren Metern Abstand, auch bei laufender Produktion. Differenzdruckmesser zeigen den Druckabfall über Filtern und Wartungseinheiten und liefern damit den Wert für den Filterwechsel. Für die Dokumentation genügen Messort, Datum, Betriebsdruck und Verlustmenge in Litern pro Minute.

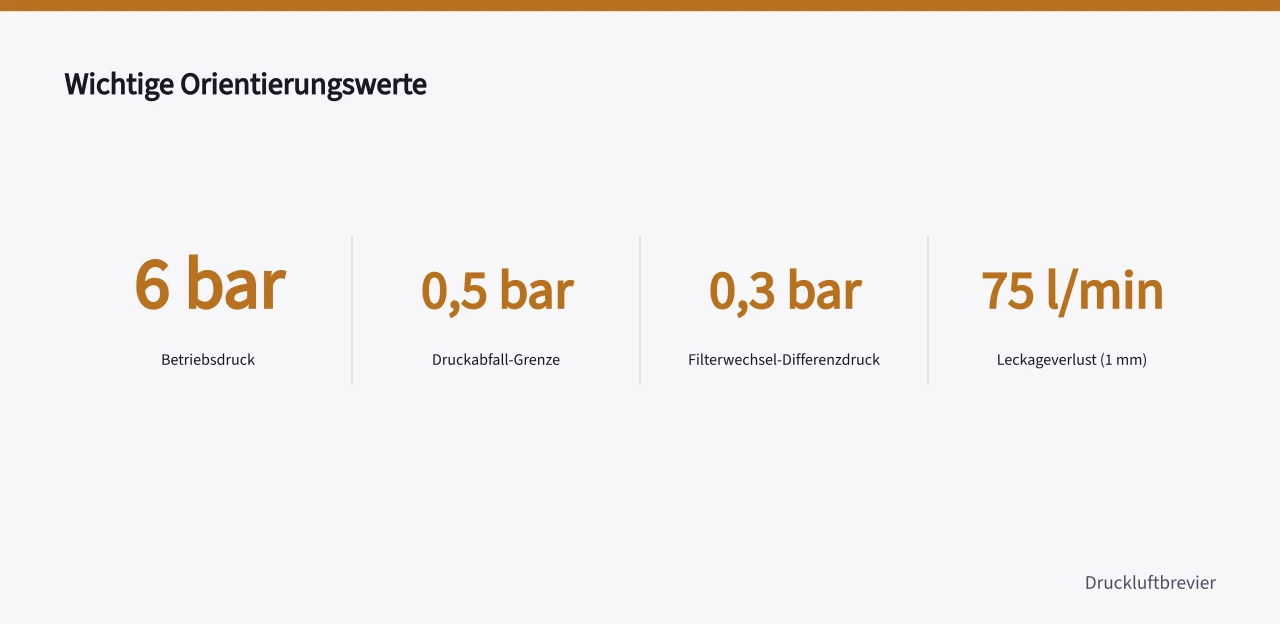

Die folgende Tabelle nennt Orientierungswerte, wie sie in der Anlagenpraxis verwendet werden. Verbindliche Grenzwerte ergeben sich aus der Gefährdungsbeurteilung und den Vorgaben des Anlagenherstellers.
| Prüfpunkt | Messgröße | Orientierungswert |
|---|---|---|
| Verteilerleitung | Druck | 6 bar, Verlust unter 0,5 bar |
| Filter | Differenzdruck | Wechsel ab 0,3 bar |
| Zylinderdichtung | Verlustmenge | unter 10 l/min |
| Schnellkupplung | Verlustmenge | unter 5 l/min |
| Magnetventil | Verlustmenge | unter 5 l/min |
Checkliste für Ventile, Zylinder und Schläuche
Arbeiten Sie die Punkte der Reihe nach ab und notieren Sie Messwert, Datum und Messort. Auffällige Bauteile tauschen Sie sofort oder planen den Austausch für den nächsten Stillstand ein. Magnetventile, Zylinder und Wartungseinheiten führt SMC Deutschland im Pneumatikprogramm Pneumatik-Komponenten bei SMC Deutschland.
- Ventile: Steuerluftanschlüsse, Handhilfsbetätigung und Dichtungen auf Zischen und Ölnebel prüfen.
- Zylinder: Kolbenstangendichtung auf Luftaustritt, ruckartigen Lauf und nachlassende Endlagendämpfung kontrollieren.
- Schläuche: poröse, harte, geknickte und gescheuerte Stellen suchen, besonders an bewegten Achsen.
- Kupplungen: Dichtringe in Schnellkupplungen erneuern und gelöste Steckverbinder nachziehen.
- Wartungseinheit: Manometer, Druckregler, Filter, Öler und Kondensatablass prüfen.
Rechenbeispiel: Leckagekosten pro Jahr
Beispielrechnung: Eine Leckage mit 1 Millimeter Durchmesser verliert bei 6 bar etwa 75 Liter pro Minute. Bei 8.000 Betriebsstunden sind das 36.000 Kubikmeter Druckluft im Jahr. Mit 0,12 Kilowattstunden je Kubikmeter und 0,15 Euro je Kilowattstunde ergeben sich rund 650 Euro pro Jahr. Mit 19 Prozent Mehrwertsteuer liegt der Betrag bei etwa 770 Euro.
Prüfpflichten und Dokumentation
Druckluftanlagen sind Arbeitsmittel, wiederkehrende Prüfungen gehören deshalb in die Gefährdungsbeurteilung. Die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin konkretisiert mit den Technischen Regeln für Betriebssicherheit, welche Prüfungen fällig werden und wie sie zu dokumentieren sind Regelwerk der Technischen Regeln für Betriebssicherheit bei der BAuA.
Führen Sie je Anlage ein Prüfbuch mit Datum, Prüfer, Messgerät, Messort, Betriebsdruck in bar und Verlustmenge in Litern pro Minute. Treten Leckagen immer wieder an derselben Stelle auf, prüfen Sie, ob Schlauchführung oder Kupplung grundsätzlich geändert werden müssen.
Häufige Fragen
Ab welchem Druckabfall sollte ich suchen?
Ab etwa 0,5 bar Verlust zwischen Kompressor und Verbraucher lohnt die systematische Suche. Prüfen Sie zuerst Filter, Kupplungen und Schlauchverbindungen.
Welches Messgerät eignet sich für welche Leckage?
Ultraschallgeräte orten offene Leckagen an Ventilen, Kupplungen und Schläuchen. Differenzdruckmesser bewerten Filter und Wartungseinheiten über den Druckabfall.
Wie oft sollte ich Pneumatikkomponenten prüfen?
Eine Sichtprüfung monatlich, die Messung des Druckabfalls mindestens jährlich. Sicherheitsrelevante Anlagenteile prüfen Sie nach den Vorgaben der Gefährdungsbeurteilung.
Was kostet eine kleine Leckage im Jahr?
Eine Leckage mit 10 Litern pro Minute verursacht bei 8.000 Betriebsstunden rund 90 Euro Stromkosten pro Jahr, gerechnet ohne Mehrwertsteuer.
