Pneumatik Komponenten Liste für Explosionsschutz
Pneumatik Explosionsschutz: Liste der ATEX-Komponenten von Festo, SMC, Bosch Rexroth und Parker, mit Kennzeichnung, Dokumenten und Beispielpreisen in Euro.
Das Wichtigste auf einen Blick
- Pneumatik-Komponenten brauchen in ATEX-Zonen eine Kennzeichnung nach Richtlinie 2014/34/EU.
- Ventile, Zylinder, Sensoren und Schläuche werden getrennt nach Zone und Temperaturklasse ausgewählt.
- Betreiber müssen Zonenplan, Explosionsschutzdokument und Konformitätserklärungen vorhalten.
- Die Prüffristen ergeben sich aus der Gefährdungsbeurteilung nach BetrSichV.
- Beispielpreise reichen von etwa 90 Euro netto für ein Ventil bis rund 1.400 Euro netto für einen Zylinder mit Sonderausstattung.
Rechtsrahmen: 2014/34/EU, BetrSichV und Gefahrstoffverordnung
Die Richtlinie 2014/34/EU regelt das Inverkehrbringen von Geräten und Schutzsystemen für explosionsgefährdete Bereiche. Sie umfasst elektrische und nichtelektrische Geräte, also auch Ventile, Zylinder und Sensoren. Hersteller müssen eine Konformitätserklärung ausstellen und die Geräte mit CE-Zeichen und Zonenangabe kennzeichnen.
Die BetrSichV verpflichtet Arbeitgeber, Arbeitsmittel sicher bereitzustellen und zu betreiben. Dazu gehören Gefährdungsbeurteilung, Schutzmaßnahmen und wiederkehrende Prüfungen. Die konkrete Prüffrist legt der Betreiber anhand der Gefährdung fest und dokumentiert sie.

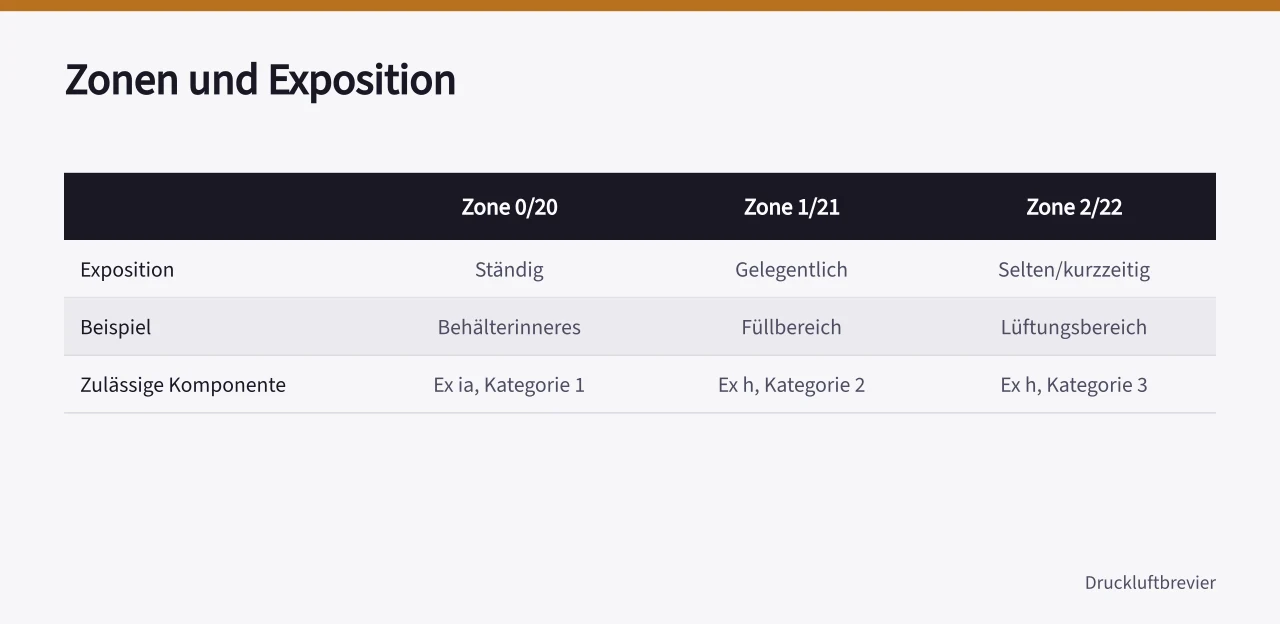

Die Gefahrstoffverordnung verlangt ein Explosionsschutzdokument und die Einteilung in Zonen. Zone 0 und 20 stehen für ständige, Zone 1 und 21 für gelegentliche, Zone 2 und 22 für seltene und kurzzeitige Exposition. Die Zoneneinteilung bestimmt, welche Komponente zulässig ist.
Fehlt die Zulassung, darf die Anlage in der betroffenen Zone nicht betrieben werden. Die Aufsichtsbehörde kann den Betrieb untersagen. Zudem kann der Versicherungsschutz entfallen, wenn ein Schaden auf eine unzulässige Komponente zurückgeht.
Liste: Ventile, Zylinder, Sensoren und Schläuche
Die Auswahl richtet sich nach Zone, Temperaturklasse und Medium. Die Pneumatik-Übersicht von SMC führt Ventile, Zylinder und Wartungseinheiten, die sich nach ATEX-Kriterien filtern lassen.
| Komponente | Anbieter | Kennzeichnung (Beispiel) | Zulässig bis Zone | Netto-Preis |
|---|---|---|---|---|
| Magnetventil | Festo, SMC, Bosch Rexroth, Parker | II 2G Ex h IIC T4 Gb | Zone 1, 2 | 90 bis 320 Euro |
| Normzylinder | Festo, SMC, Parker | II 2G Ex h IIC T5 Gb | Zone 1, 2 | 180 bis 700 Euro |
| Näherungssensor | ifm, Pepperl+Fuchs, SMC | II 1G Ex ia IIC T6 Ga | Zone 0, 1, 2 | 140 bis 480 Euro |
| Schlauch (PA, PTFE) | Festo, Parker, SMC | leitfähig, II 2D Ex h IIIC | Zone 20, 21, 22 | 4 bis 25 Euro je Meter |
Magnetventile für Zone 1 und 2 tragen Kennzeichnungen wie II 2G Ex h IIC T4 Gb. Festo, SMC, Bosch Rexroth und Parker liefern Ventile und Ventilinseln mit ATEX-Dokumentation. Zusammengesetzte Ventilinseln benötigen eine eigene Bewertung.
Normzylinder in ATEX-Ausführung sind für Zone 1 und 2 erhältlich. Die Kolbenstange muss leitfähig ausgeführt und in den Potenzialausgleich einbezogen werden, sonst droht Zündgefahr durch statische Aufladung.
Näherungsschalter mit eigensicherem Stromkreis, gekennzeichnet mit Ex ia, eignen sich für Zone 0. Sie werden über Trennverstärker betrieben und mit der Temperaturklasse T6 geliefert.
Leitfähige Schläuche aus PA oder PTFE verhindern statische Aufladung. Sie müssen durchgängig verbunden und geerdet sein. Standard-Schläuche ohne Kennzeichnung sind in Zone 20 bis 22 nicht zulässig.
Wartungseinheiten und Filter-Regler sind nur mit ATEX-Zulassung einsetzbar. Kondensat aus dem Filter ist gesondert zu entsorgen, wenn es brennbare Bestandteile enthält.
Kennzeichnung, Dokumente und Prüfungen
- Konformitätserklärung des Herstellers für jede Komponente
- Zonenplan und Explosionsschutzdokument nach Gefahrstoffverordnung
- ATEX-Kennzeichnung mit Gruppe, Kategorie, Zone und Temperaturklasse
- Prüfprotokolle mit Datum und Prüfergebnis
- Ersatzteilliste mit identisch spezifizierten Bauteilen
Die Kennzeichnung II 2G Ex h IIC T4 Gb ist Zeichen für Zeichen zu lesen: Gerätegruppe II, Kategorie 2, Gas, nichtelektrische Zündschutzart, Gasgruppe IIC, Temperaturklasse T4 und Geräteschutzniveau Gb.
Ersatzteile müssen dieselbe Kennzeichnung tragen wie das Original. Weicht die Kennzeichnung ab, erlischt die Zulassung der Baugruppe. Betreiber sollten die Gleichwertigkeit schriftlich bestätigen lassen.
Der Zonenplan wird von einer befähigten Person erstellt und aktuell gehalten. Änderungen an der Anlage erfordern eine erneute Bewertung der Zonen. Die Unterlagen sind so lange aufzubewahren, wie die Anlage betrieben wird.
Beispielrechnung: Magnetventil für Zone 1
Ein Magnetventil mit Zulassung für Zone 1 kostet netto 245,00 Euro. Die Umsatzsteuer von 19 Prozent beträgt 46,55 Euro, der Bruttopreis liegt bei 291,55 Euro. Für zehn Ventile ergeben sich netto 2.450,00 Euro und mit Umsatzsteuer 2.915,50 Euro. Diese Werte sind Beispielrechnungen, keine Angebote.
Ein Normzylinder für Zone 1 mit 50 Millimeter Kolbendurchmesser kostet netto 420,00 Euro. Mit 19 Prozent Umsatzsteuer sind das 499,80 Euro brutto.
Häufige Fragen
Welche Zonen gelten für Pneumatik-Komponenten?
Zone 0 und 20 stehen für ständige, Zone 1 und 21 für gelegentliche, Zone 2 und 22 für seltene Exposition. Entscheidend ist die Einteilung im Explosionsschutzdokument.
Woran erkennt man ein zugelassenes Ventil?
An der ATEX-Kennzeichnung auf dem Typenschild und an der Konformitätserklärung des Herstellers. Fehlt eines der beiden Merkmale, darf das Ventil nicht eingesetzt werden.
Welche Dokumente muss der Betreiber vorhalten?
Zonenplan, Explosionsschutzdokument, Konformitätserklärungen, Prüfprotokolle und die Gefährdungsbeurteilung. Die Unterlagen sind an der Anlage verfügbar zu halten.
Dürfen Standardzylinder in Zone 2 verwendet werden?
Nur wenn sie eine Zulassung für die Zone tragen. Ein Standardzylinder ohne ATEX-Kennzeichnung ist auch in Zone 2 nicht zulässig.
Wie oft sind Pneumatik-Komponenten zu prüfen?
Die Frist ergibt sich aus der Gefährdungsbeurteilung. Üblich sind jährliche Sichtprüfungen und wiederkehrende Prüfungen nach BetrSichV.
